The AN/PRC-68...


AN/PRC-68
AN/PRC-68
送受信周波数 30MHz〜80MHz,1000チャンネル, 50KHzステップ, 送信出力1ワット, 使用電源直流16V,専用電池 BA-1588/U を使用。
AN/PRC-68AN/PRC-68

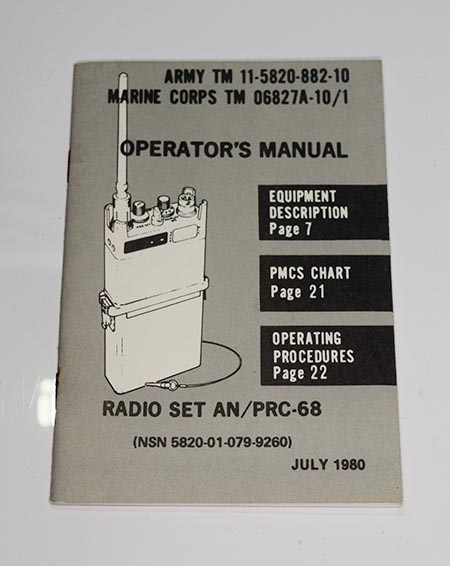

右の小型版のPRC-68マニュアル(新品)を入手しましたので掲載しました。
AN/PRC-68
AN/PRC-68
AN/PRC-68
AN/PRC-68
AN/PRC-68
AN/PRC-68
AN/PRC-68A
AN/PRC-68A

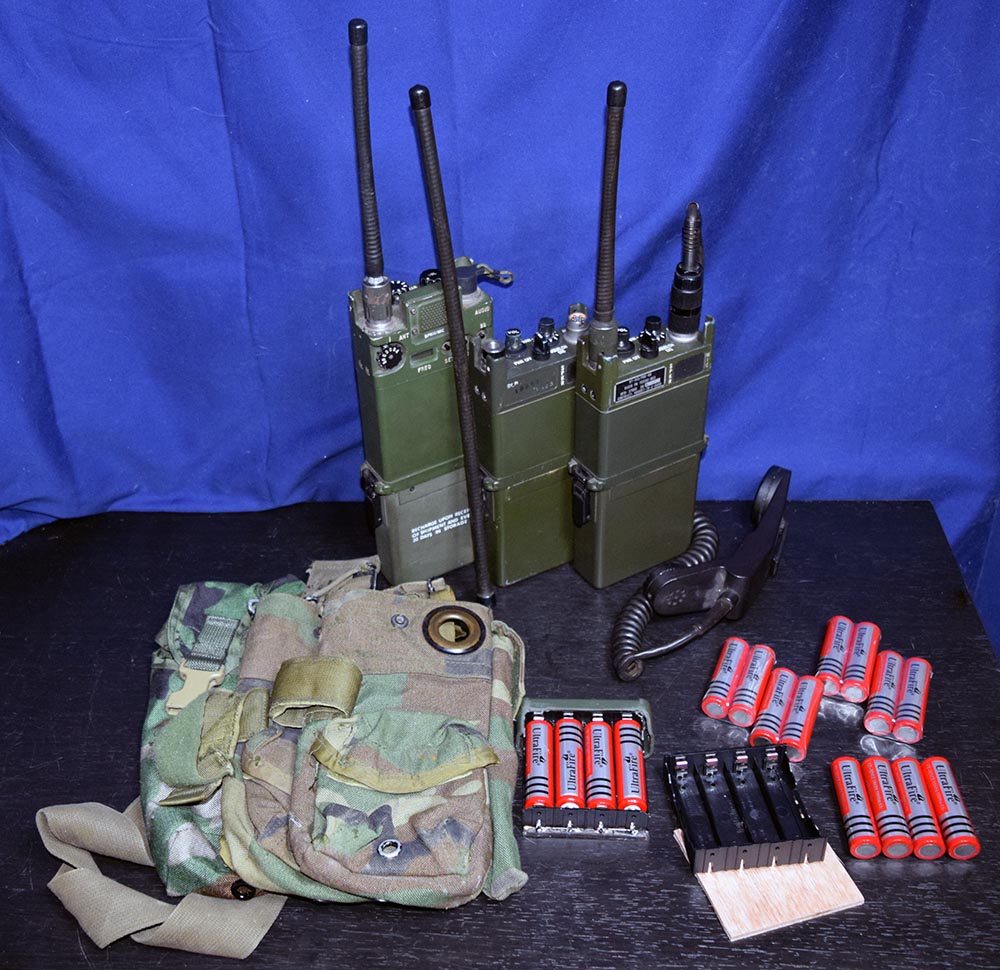

古いバッテリーをばらして電池フォルダーとべニア板で充電電池を制作しました。 電池は、18650を4本使用、家に沢山あったので利用しました。
AN/PRC-68A
AN/PRC-68A
以前から持っていたBT-70788(BB-388A/U)ニカドバッテリーが行方不明になっていました。
もちろん、もう死んでいるのですが、先日作ったバッテリーは以前に貰った上の部分だけ切ったものにべニア板とか使ってつくりましたが、
今回は自己流で作りました。これの方が簡単にできて美しいできあがりだと思います。
電池フォルダー、18650電池はまだ予備があるので直ぐに作ることができました。これで野戦連絡、安心です。
(分かりやすい様に先日の物と並べて掲載しております)
AN/PRC-68A
AN/PRC-68A
以前から持っていたバッテリーケース一体型の充電電池があったのだが半死に状態だった。充電してももうダメなのでばらしてみた。
もう見るからに粉をふいてダメな状態、電圧も数ボルト・・・それで以前のようにバッテリーフォルダーに入れて作ろうか?と思ったが、
バッテリーもたいしたこと無いのにフォルダー勿体ないので、先日買ったタブスポット溶接で組電池にしてしまうことにした。
どうせねじ止めで開けないのだから・・・・ショートに気をつけて、安全の為に全体テープ留め、端子グルーガンで絶縁処理。
一応完成、テストも OKでした。
AN/PRC-68A
以前に分かった事だが、この赤色のリチウムイオンバッテリー(UltraFire 5800mAh)容量詐欺、今の技術では18650の最大容量が3500mAhどまり らしいです。軍用ハンディ機が直ぐにバッテリー上がり、今日容量テストしてみた。案の定、240mAhしかなかった。それでバッテリー捨てて、 例の、アシスト自転車用廃バッテリーから取り出したセルを使用して作り直ししました。今度は、バッテリーフォルダーを使用しての作り直し。 そして容量テスト、2919mAh、ほぼ3000mAhにちかいところまで行きました。もう少し充電をしておけば3000mAh超えたと思います。 まあ、新品で売っている18650の大半は容量詐欺商品と思って間違い無しです。嘘だと思ったら容量測ったらすぐにわかるし、何より軽い、スカスカ!! 最近では堂々と9800mAhなどと言う物も売りにだされていますが、、、、ちなみに上記の電池フォルダー式は、全て、アシスト自転車バッテリー から取った物に変更
CHARGER, BATTERY PP7601/U
CHARGER, BATTERY PP7601/Uを入手しました。
この軍用充電器は、PRC-126等の純正バッテリーを充電するための物のようです。
当方のバッテリーは、全部リチウムイオン18650の組電池に変更しているのでどうだか???
とりあえずコレクションの一つに加えておきます。
KURANISHI LA-300
相当昔に1,2GHzまで測れる周波数カウンターを購入したのだが・・・どこかへ行ってしまった。
先日ヤフオクで安くこのKURANISHI LOCATION  ANALYZER LA-300が出ていたので落札した。
これは結構色々な事が簡単に測定できるので重宝しています。
アンテナは無かったので、家にあった受信機用のアンテナを取り付けています。
周波数の不明な、小型トランシーバーなど一発で送信周波数がわかります。
それでも、以前買った周波数カウンターも探さないと・・・(笑)
TS-3354/PRC-68
PRC-68用のテストセットです。
