The HE-10...

Lafayette  HE-10

Lafayette  HE-10

Lafayette  HE-10
Lafayette HE-10

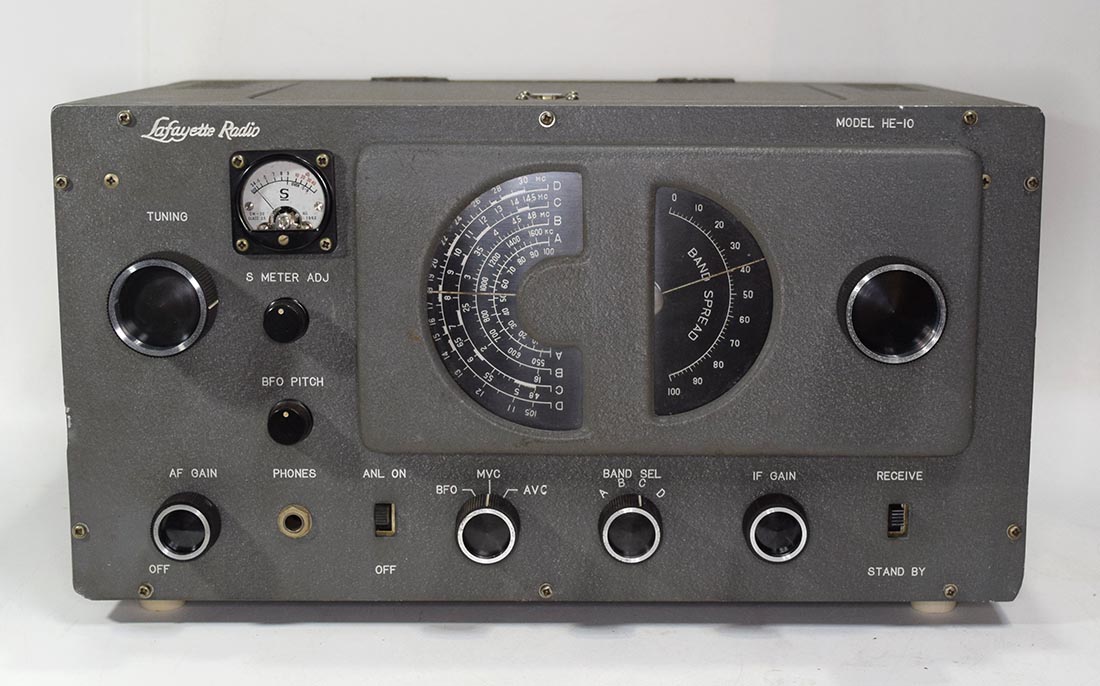

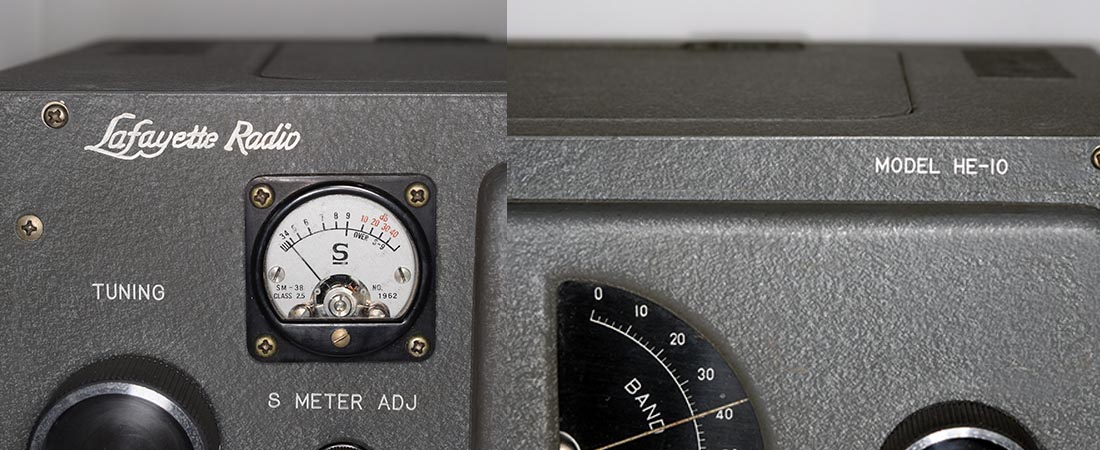

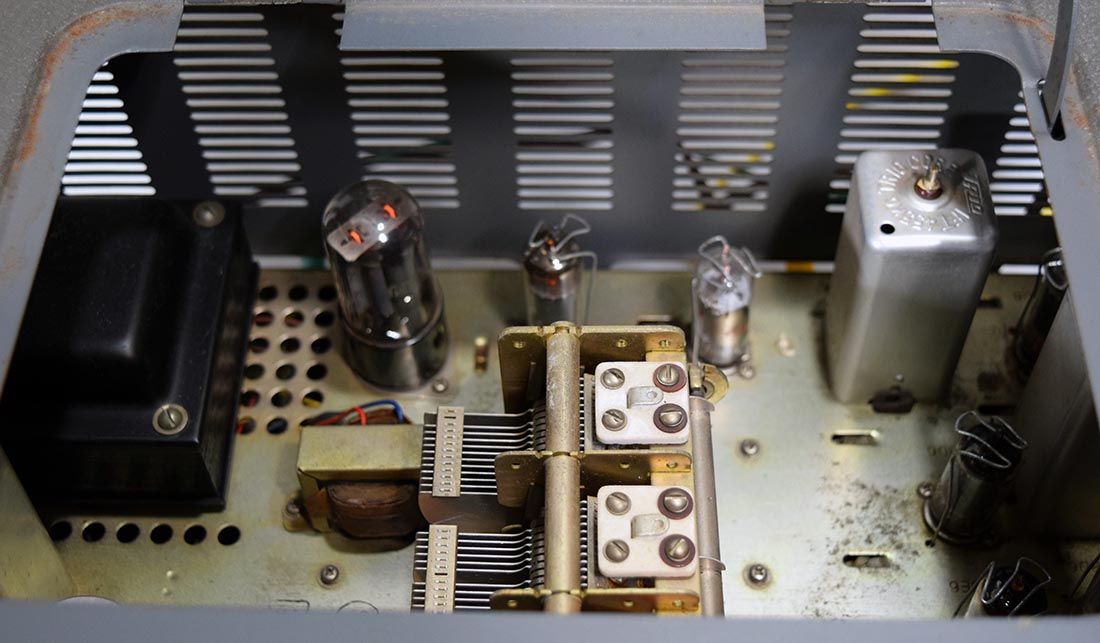

トリオ9R4J輸出モデル 通信型受信機 LAFAYETTE HE-10程度良好 モデル HE-10 として Lafayette によって販売された工場組み立てバージョンと同一です。 日本のトリオ(ケンウッド)製で、このセットはトリオ 9R-4Jとしても販売されました。 このセットは、Jennen 9R-4J としてヨーロッパで販売されました。一部の Trio バリエーションでは、 5Y3 と 6AR5 の代わりに 5CG4 整流器と 6AQ5 オーディオ出力を使用します。Sメーターの取り付け方の違いも比較。 周波数範囲は、4 つのバンドで 550KHz から 31 Mhz です。変圧器で動作し、455 KHz の IF を備えた単一変換です。 バンドスプレッドは 0 から 100 までマークされています。メイン チューニング ダイヤルには、 国際的な短波バンドが強調表示されていますが、ハムバンドは強調表示されていません。 このセットには、RF アンプとしての 6DB6、6BE6 オシレーター、6BE6 ミキサー、2 つの 6BD6 IF アンプ、 BFO および ANL 用の 6AV6、検出器/最初のオーディオ用の 6AV6、オーディオ出力用の 6AR5、および 5Y3GT 流器を含む 9 つの真空管があります。Qマルチプライヤーを取り付けるためのオクタルソケットがリアパネルにあります。 HE-10 のレビューは、'73 Magazine の 1961 年 5 月号に掲載されています。
